Сетевой контроллер СКУД CG-ACS-R4 предназначен для управления исполнительным оборудованием в составе системы контроля и управления доступом. Контроллер оснащён 4 (четырьмя) современными цифровыми интерфейсами OSDP, работающими как самостоятельно, так и в паре. Вместе они образуют «кольцо» интерфейсов RS-485, обеспечивая повышение отказоустойчивости системы.

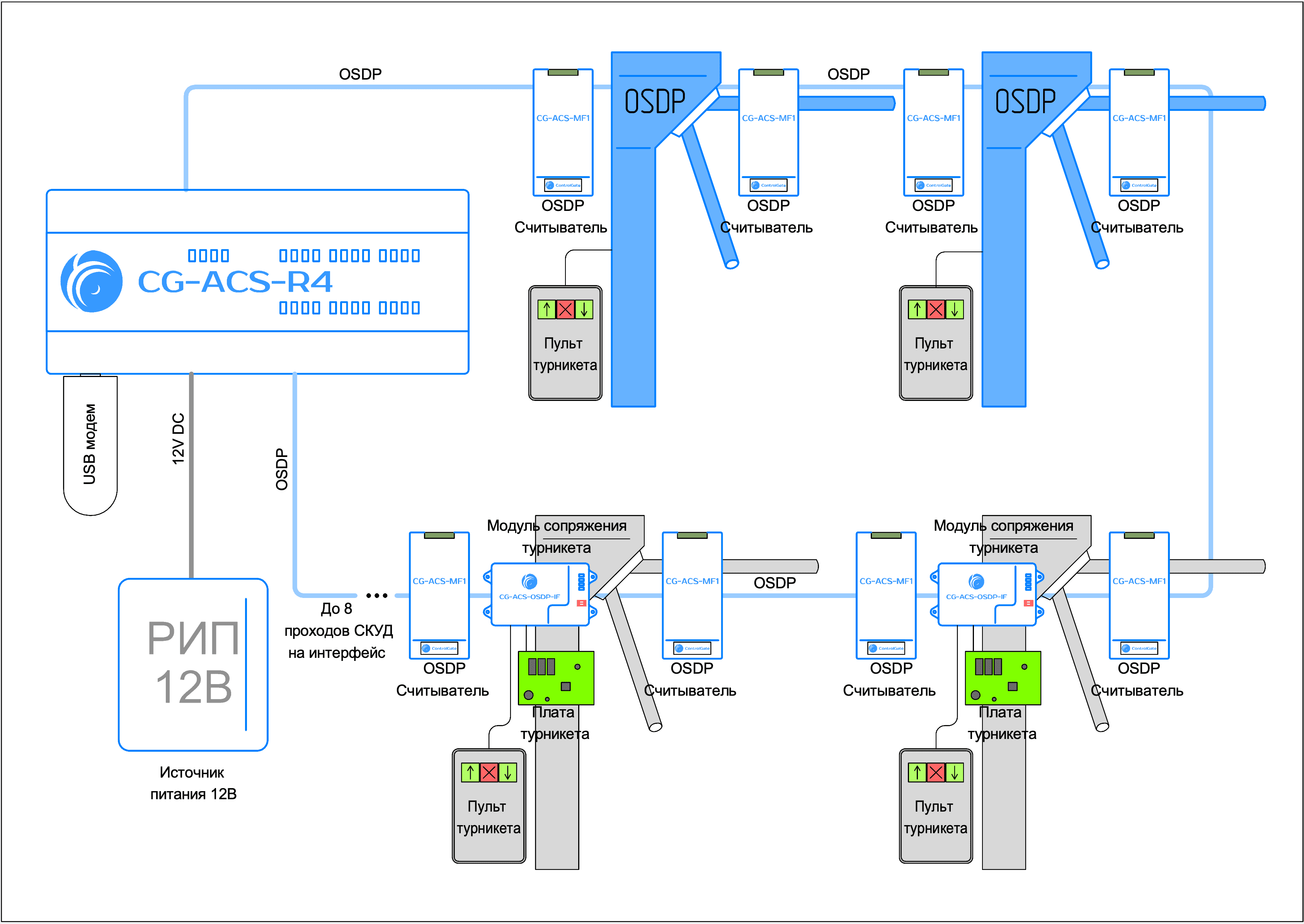

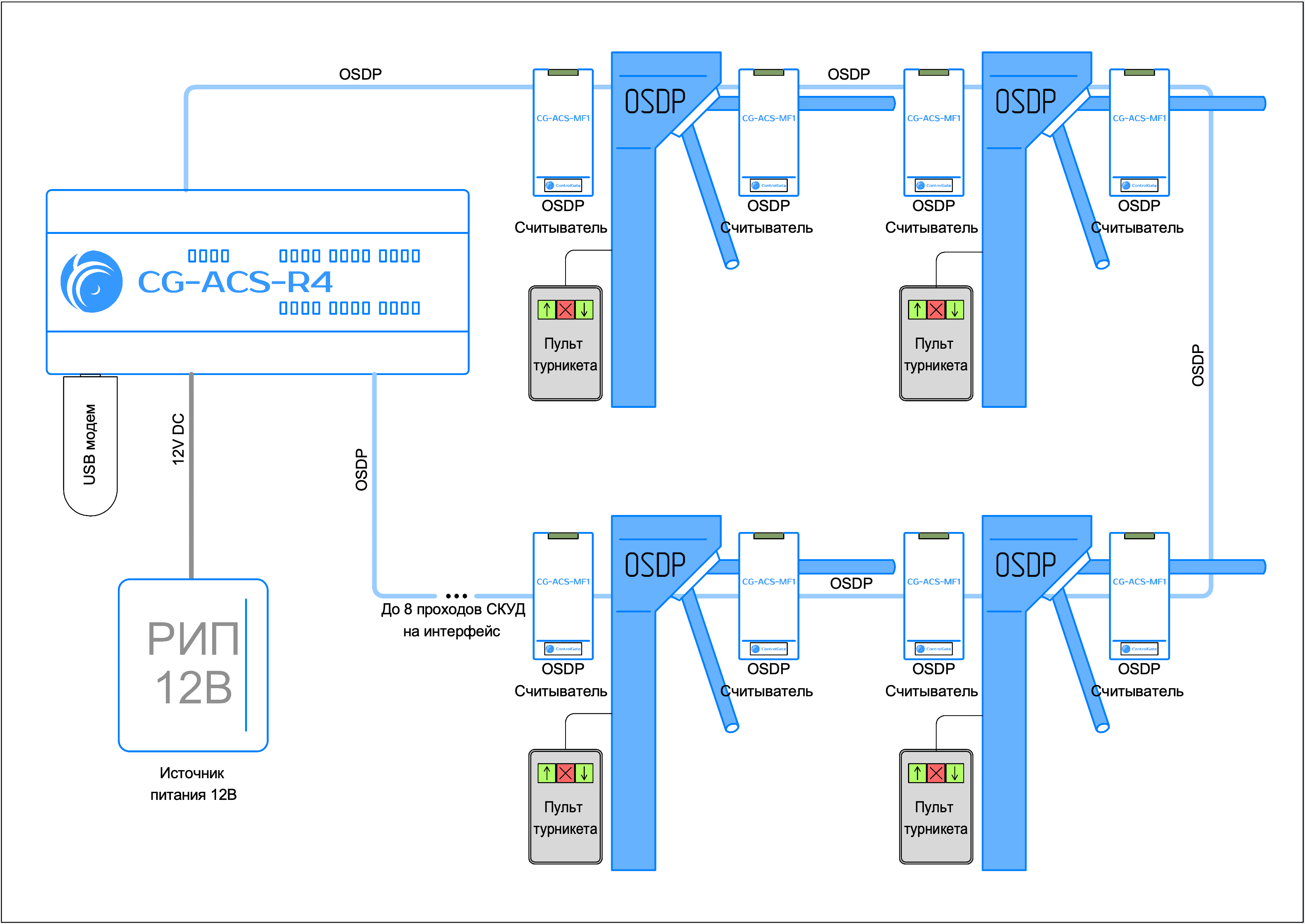

Схема подключения сетевого контроллера СКУД
Преимущества CG-ACS-R4
Безопасность:
Обеспечивает защиту от передачи карты/пропуска третьим лицам с помощью функции Antipassback;
Благодаря функции «Хозяин помещения" — предотвращает доступ к помещению, если сотрудник, несущий ответственность за это помещение, не находится в нём;
Повышает безопасность СКУД от взлома за счет использования алгоритма шифрования AES128 в OSDP;
Все передаваемые данные между контроллерами и сервером надёжно защищены алгоритмами AES шифрования.
Отказоустойчивость:
Обеспечивает надежность системы СКУД за счёт контроля состояния всех OSDP устройств (считывателей, замков, турникетов и т. д.);
Позволяет повысить отказоустойчивость системы СКУД за счет использования топологии кольцевых интерфейсов RS-485 c OSDP протоколом.
Масштабируемость:
Контроллер CG-ACS-R4 по умолчанию предоставляет возможность управления до 4 точек прохода с возможностью расширения до 16. Для расширения точек прохода необходимо приобрести дополнительную лицензию на 8, 12 или 16 точек проходов и задействовать OSDP устройства такие как замки, турникеты или модули расширения на интерфейсах RS485;
Встроенный WEB интерфейс позволяет оперативно и гибко производить первичную настройку оборудования, а также обновлять встроенное ПО OSDP устройств ControlGate;
Поддерживает работу с OpenVPN в режиме клиента. Используется для построения СКУД на удалённых объектах;
Работает с USB модемами, которые поддерживают режим работы HiLink. Со списком поддерживаемых модемов можно ознакомиться в руководстве пользователя;
Поддерживает подключение алкотестеров.
Режимы работы функции Antipassback
Глобальный — запрещает повторный вход в контролируемое помещение, если не было предыдущего выхода из данного помещения;
Шлюзовой — доступ разрешается только если пользователь последовательно проходит через заданные двери и турникеты;
Комбинированный — позволяет интегрировать элементы других режимов для создания индивидуальной схемы контроля доступа.
Применение: Контроллер CG-ACS-R4 позволяет управлять любыми исполнительными механизмами — будь то обычная дверь, турникет, шлагбаум или ворота.
Отсутствие необходимости в лицензиях на подключения к ПО ControlGate:
Сетевой контроллер СКУД CG-ACS-R4 для подключения к экосистеме ControlGate не требует приобретать дополнительные лицензии. Все П О поставляется вместе с ним в комплекте. Таким образом внедрение и расширение системы становится более доступным и удобным.
Характеристики
Количество точек прохода — 4 шт
Опциональное расширение точек прохода — до 16 шт
Максимальное количество хранимых ключей — 1 000 000 шт
Максимальное количество записей журнала событий - 100 000 000 шт
Максимальное количество временных зон — 10 000 зон
Функция Antipassback — 4 уровня в пределах экосистемы ControlGate
Операционная система — Linux
Микропроцессор — 4 ядерный ARM
Оперативная память — 1 Гбайт
Интерфейс связи с сервером — 1 x Gigabit Ethernet
Интерфейс связи со считывателями — RS-485 с протоколом OSDP
Количество портов RS-485 — 4 шт
Поддержка кольцевой работы RS-485 — Объединение до 2х кольцевых интерфейсов
Количество релейных выходов NO/NC — 4 шт
Количество дискретных входов — 4 шт
Количество портов — USB-A 1
Степень защиты корпуса контроллера по ГОСТ 14 254−2015 (IEC 60 529:2013) — IP20
Размеры корпуса без учёта клипс — 192,5×66×84 мм
Размеры корпуса с учётом клипс — 192,5×66×92 мм
Номинальное напряжения питания — 12 В
Максимальный потребляемый ток — 350 мА
Диапазон рабочих температур — -40 … +85 °С при влажности не более 90% (без конденсата)
